DDR-240系列 240W导轨式DC/DC转换器


明纬在导轨式DC/DC转换器继DDR-15/30/60/120系列后,紧接着新推出了240W更高瓦数的DDR-240系列,使得导轨式DC/DC产品线更加完整。本系列设计上同时符合了铁道及工控信息类法规要求,可充分满足铁道、工控、安控、通讯……等各种领域对DC/DC转换器的应用需求。

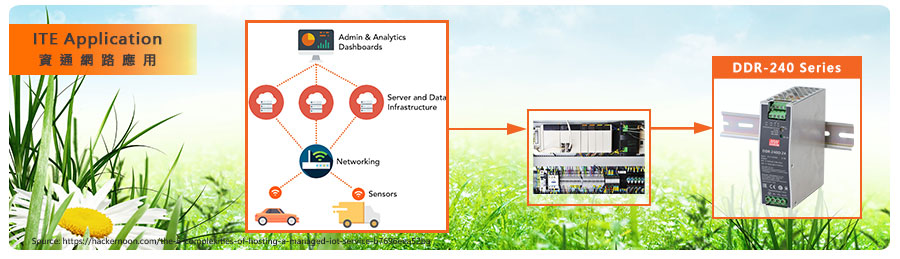

DDR-240系列采超薄导轨型机壳设计,主要特点包含挂轨安装便捷、面宽仅40mm可大幅降低系统端导轨(TS-35/7.5或15)空间不足困扰、2:1宽压输入、4000VDC输入/输出隔离(具加强绝缘)、-40~+70℃操作温度、具150%峰值负载能力、可并联至960W(3+1台)、5G耐震…等优异性能。此外,设计上通过了信息类IEC62368-1/EN55032、EAC TP TC004及铁道EN50155法规认证,非常合适使用于铁道、电车、捷运、巴士及资通网络、工控自动化、通信设备等产业或搭配AC/DC导轨式电源供应器一体化安装美观要求的系统,一般常见应用如:
需求二极式隔离、DC UPS系统、电池转压或稳压…等。


参数:


  • 适合安装导轨TS-35/7.5或TS-35/15

  • 无风扇,可自然风冷散热

  • 2:1宽压输入

  • -40~+70℃超宽操作温度

  • 4000Vdc输入/输出隔离(具加强绝缘)

  • 150% 峰值负载能力

  • 具备并联功能可达960W (3+1台)

  • 面板旋钮可调输出电压(+15%)

  • 保护功能:短路保护、过载保护、过电压保护、输入反极性保护、输入欠压    保护

  • LED电源指示灯

  • 远程遥控ON/OFF

  • 认证通过:                  铁道标准: EN50155/IEC60571/EN45545-2/EN50121-3-2
               信息类: IEC62368-1(LVD)/EN55032, EAC

  • 超窄面宽,尺寸(寬x高x深):40x125.2x113.5mm

  • 3年保固期

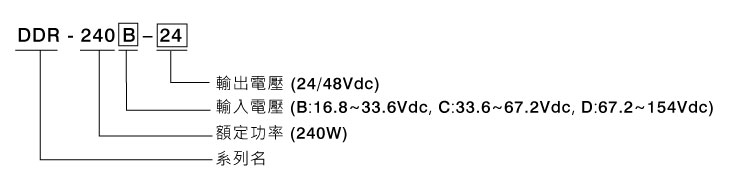

选型手册


DDR-240Series
